آموزش کامل نصب پمپ تخلیه آب کولر گازی
راهنمای گام‌به‌گام نصب پمپ درین اسپلیت دیواری و سقفی : پمپ تخلیه آب یا پمپ درین (Condensate Pump)، دستگاهی است که وظیفه انتقال آب حاصل از تقطیر کولر گازی را به نقاط دلخواه مانند فاضلاب یا لوله خروجی در ارتفاع بالاتر بر عهده دارد. نصب این پمپ در شرایطی ضروری است که امکان تخلیه ثقلی (از طریق شیب لوله) وجود ندارد. در این مقاله، مراحل نصب پمپ تخلیه را به‌صورت گام‌به‌گام و تخصصی بررسی می‌کنیم.
موارد استفاده از پمپ تخلیه در کولر گازی
-
نصب اسپلیت در مکان‌هایی که لوله تخلیه آب نمی‌تواند شیب طبیعی داشته باشد (مثلاً نصب یونیت داخلی در زیرزمین یا طبقه منفی)
-
فاصله زیاد لوله درین از محل تخلیه
-
نصب سقفی یا توکار (داکت اسپلیت، کاستی و …)
اجزای اصلی پمپ تخلیه آب
-
مخزن جمع‌آوری آب (Reservoir)
-
شناور و سنسور سطح آب (Float Sensor)
-
پمپ یا موتور انتقال آب
-
لوله خروجی آب
-
کابل برق
-
کلید ایمنی (Safety Switch) برای قطع کولر هنگام پر شدن آب
ابزار و وسایل مورد نیاز
-
پمپ تخلیه مناسب با ظرفیت کولر (مثلاً Mini Pump یا Tank Pump)
-
شیلنگ مخصوص تخلیه آب
-
بست و گیره فلزی یا پلاستیکی
-
دریل و مته برای نصب پایه‌ها
-
کابل برق (ترجیحاً نمره ۱ یا ۱.۵)
-
نوار تفلون و چسب برق
-
پیچ و رول‌پلاک
-
تراز، آچار و پیچ‌گوشتی
مراحل نصب پمپ تخلیه آب کولر گازی
۱. خاموش کردن دستگاه و قطع برق
قبل از هر کاری، کولر گازی را خاموش کرده و دوشاخه یا فیوز آن را قطع کنید تا خطری از نظر برق‌گرفتگی وجود نداشته باشد.
۲. مشخص کردن محل نصب پمپ
-

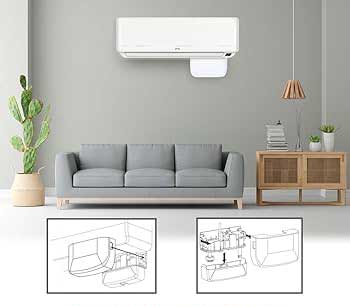

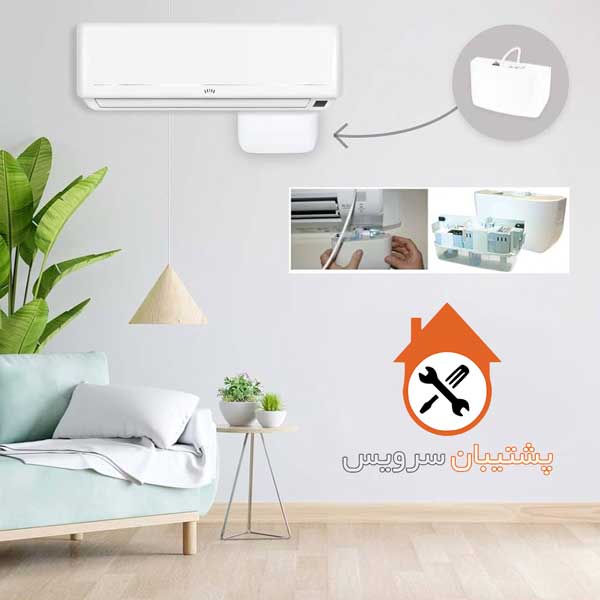

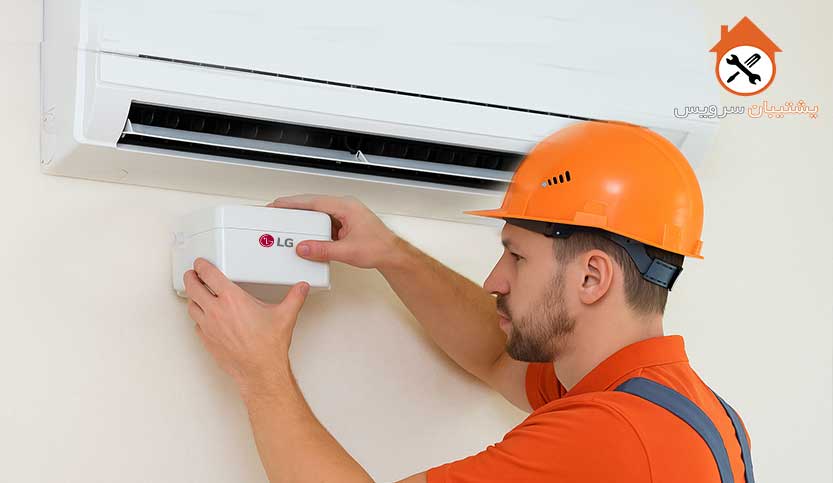

در اسپلیت‌های دیواری، پمپ معمولاً کنار یا زیر پنل داخلی نصب می‌شود.
-
در داکت‌اسپلیت‌ها یا کولرهای سقفی، پمپ در داخل سقف کاذب، کنار لوله درین یا زیر دستگاه قرار می‌گیرد.
-
توجه کنید که پمپ باید پایین‌تر از محل لوله تخلیه آب پنل باشد تا آب به‌صورت ثقلی وارد آن شود.
۳. اتصال شیلنگ ورودی (از پنل به پمپ)
-
شیلنگ تخلیه آب پنل را به ورودی پمپ وصل کنید.
-
برای جلوگیری از نشت، از بست فلزی استفاده کرده و اتصالات را با نوار تفلون آب‌بندی کنید.
-
توجه به شیب: شیب لوله بین پنل و پمپ باید مثبت باشد تا آب به‌راحتی سرازیر شود.
۴. اتصال شیلنگ خروجی (از پمپ به فاضلاب یا محل تخلیه)
-
شیلنگ تخلیه را به خروجی پمپ وصل کرده و آن را به سمت محل تخلیه هدایت کنید.
-
در مسیر تخلیه، از خم‌های زیاد یا بالا و پایین زیاد خودداری کنید.
-
حتماً مطمئن شوید که لوله خروجی فشار پمپ را تحمل می‌کند و نشت نمی‌دهد.
۵. اتصال برق پمپ
-
برق پمپ می‌تواند از برق کولر گازی یا مستقیم از پریز گرفته شود.
-
برای امنیت بیشتر، می‌توانید از فیوز جداگانه استفاده کنید.
-
سیم ارت را به بدنه فلزی پمپ متصل نمایید.
-
اگر پمپ دارای سنسور هشدار یا کلید ایمنی است، آن را به برد داخلی کولر وصل کنید تا در صورت اختلال، دستگاه خاموش شود.
۶. تست نهایی
-
کولر را روشن کنید و اجازه دهید وارد حالت سرمایش شود تا تقطیر انجام شود.
-
بررسی کنید که آب به داخل پمپ وارد شده و پس از پر شدن مخزن، پمپ به‌صورت خودکار شروع به کار کند.
-
صدای پمپ باید ملایم باشد. در صورت صدای زیاد، محل نصب یا هواگیری را بررسی کنید.
نکات مهم هنگام نصب پمپ تخلیه
-
از پمپ متناسب با حجم آب خروجی کولر استفاده کنید (مثلاً برای ۲۴۰۰۰ معمولاً پمپ Mini کافی است).
-
در مسیر لوله‌ها از افتادگی یا پیچ‌های زیاد جلوگیری کنید.
-
پمپ را در محلی نصب کنید که در صورت خرابی، دسترسی آسان برای تعمیر داشته باشد.
-
بهتر است پمپ را روی پایه لرزه‌گیر نصب کنید تا صدا منتقل نشود.
-
در مکان‌هایی مثل اتاق خواب، پمپ کم‌صدا انتخاب شود.
انواع پمپ‌های تخلیه موجود در بازار
| نوع پمپ | کاربرد | مزایا | معایب |
|---|---|---|---|
| Mini Pump | اسپلیت دیواری | کوچک، بی‌صدا | حجم کم انتقال |
| Tank Pump | داکت اسپلیت، کاستی | قدرت بالا، مخزن بزرگ | ابعاد بزرگ‌تر |
| پمپ سطلی | سیستم‌های مرکزی | ظرفیت بسیار بالا | نیاز به فضای بیشتر |
جمع‌بندی
نصب پمپ تخلیه آب کولر گازی یکی از مراحل مهم در نصب سیستم سرمایشی در مکان‌هایی است که شیب خروجی طبیعی وجود ندارد. رعایت اصول فنی در نصب، انتخاب نوع مناسب پمپ و اجرای دقیق اتصالات باعث افزایش عمر پمپ و جلوگیری از نشت آب و آسیب به ساختمان می‌شود. اگر تجربه کافی در زمینه برق ندارید، بهتر است نصب پمپ را به تکنسین مجرب مرکز تعمیر کولر گازی در تهران بسپارید.
اگر قصد نصب پمپ تخلیه آب کولر گازی را دارید و به‌دنبال نصاب حرفه‌ای و مجرب هستید، پشتیبان سرویس آماده ارائه خدمات تخصصی در سراسر تهران است. ما با بهره‌گیری از تکنسین‌های باتجربه، نصب اصولی انواع پمپ درین را برای انواع کولرهای گازی انجام می‌دهیم. برای مشاوره و درخواست سرویس، همین حالا با شماره‌های 📞 ۰۲۱-۲۲۸۹۹۲۲۷ یا 📞 ۰۲۱-۴۴۸۵۹۰۱۷ تماس بگیرید. همچنین می‌توانید از طریق لینک زیر وارد صفحه خدمات مرکز تعمیر کولر گازی در تهران شوید:
🔧 مرکز تعمیر کولر گازی در تهران
سوالات رایج درباره نصب پمپ تخلیه آب کولر گازی
پمپ تخلیه دستگاهی است که آب تقطیر شده را از پنل داخلی به محل تخلیه می‌فرستد، مخصوصاً در زمانی که شیب ثقلی وجود ندارد.
زمانی که امکان خروج آب از لوله درین به‌صورت طبیعی وجود نداشته باشد، مانند نصب در طبقات پایین یا سقف‌های کاذب.
پمپ Mini (کوچک و کم‌صدا)، پمپ Tank (مخزن‌دار با قدرت بیشتر)، و پمپ سطلی برای سیستم‌های مرکزی.
بسته به برند و ظرفیت، بین ۱ تا ۵ میلیون تومان (در سال ۱۴۰۳) متغیر است.
آب وارد مخزن پمپ می‌شود، سنسور سطح را تشخیص می‌دهد و موتور شروع به پمپاژ آب به سمت لوله خروجی می‌کند.
می‌تواند هم از برق کولر تغذیه شود و هم به صورت مستقل به برق متصل شود.
دلایل رایج: قطعی برق، خرابی سنسور شناور، گرفتگی شیلنگ، سوختن موتور یا نصب نادرست.
پمپ‌های مینی صدای کمی دارند، اما مدل‌های مخزن‌دار ممکن است صدای بیشتری تولید کنند.
بله، هر ۶ تا ۱۲ ماه باید مخزن و شیلنگ آن از رسوب، لجن و گرفتگی پاک‌سازی شود.
در محلی پایین‌تر از پنل داخلی کولر و نزدیک به لوله درین برای عملکرد بهتر و تخلیه صحیح آب.
