همه چیز درباره میکروسوئیچ درب ماشین لباسشویی | آموزش تست و تعویض
میکروسوئیچ درب ماشین لباسشویی یکی از قطعات ایمنی در لباسشویی است. وظیفه اصلی این قطعه، قفل کردن درب و اجازه شروع به کار شستشو فقط در صورت بسته بودن کامل درب است. اگر این قطعه خراب شود، دستگاه روشن نمیشود و یا وسط کار متوقف میشود.
در ادامه، بهصورت کامل بررسی میکنیم که میکروسوئیچ درب چیست، چگونه کار میکند، علائم خرابی آن چیست و چطور میتوان آن را تست و تعویض کرد.
میکروسوئیچ درب لباسشویی چیست و چه وظیفهای دارد؟

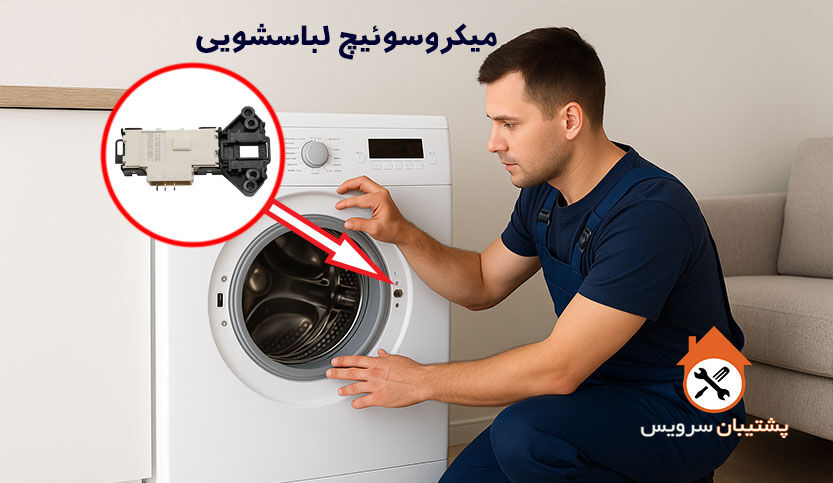

میکروسوئیچ درب (Door Lock Switch) در واقع یک کلید ایمنی کوچک است که بین درب لباسشویی و برد الکترونیکی قرار دارد. وظیفه آن اطمینان از بسته بودن درب قبل از شروع به کار دستگاه است.
این قطعه معمولاً از سه بخش اصلی تشکیل شده است:
بیمتال (Bimetal): که با گرمشدن تغییر شکل داده و قفل را فعال میکند.
کنتاکتهای الکتریکی: که ارتباط بین برد و سیستم برق را برقرار میکند.
بدنه و زبانه قفل: که هنگام بسته شدن درب، وارد محفظه میشود و سوئیچ را تحریک میکند.
بدون وجود این قطعه، لباسشویی نمیتواند شروع به کار کند چون سیستم ایمنی دستگاه اجازه ورود برق به موتور و المنت را نمیدهد.
وظایف اصلی میکروسوئیچ:
تشخیص بسته بودن درب دستگاه.
جلوگیری از باز شدن درب هنگام کار لباسشویی.
ارسال سیگنال به برد برای آغاز چرخه شستشو.
حفظ ایمنی کاربران در برابر خطر برقگرفتگی یا نشت آب.
مکانیزم عملکرد میکروسوئیچ درب لباسشویی
عملکرد میکروسوئیچ مبتنی بر مکانیزم بیمتال و جریان الکتریکی است:
با بسته شدن درب، زبانه فلزی قفل وارد شکاف میکروسوئیچ میشود.
در این لحظه، برق از مدار بیمتال عبور میکند و آن را گرم میکند.
بیمتال در اثر حرارت تغییر حالت میدهد و باعث بسته شدن مدار الکتریکی بین دو پایه اصلی میشود.
این تغییر وضعیت باعث میشود برد الکترونیکی مطمئن شود که درب قفل شده و برنامه شستوشو را آغاز کند.
پس از پایان برنامه، برق قطع میشود، بیمتال خنک شده و قفل باز میشود.
🔸 نکته: این مکانیزم باعث میشود درب لباسشویی بلافاصله بعد از پایان شستوشو باز نشود و معمولاً باید چند دقیقه صبر کنید تا قفل آزاد شود.
علائم خرابی میکروسوئیچ درب لباسشویی
خرابی این قطعه ممکن است با علائم مختلفی همراه باشد. برخی از مهمترین نشانههای خرابی عبارتند از:
لباسشویی روشن نمیشود یا برق وارد برد نمیگردد.
ارور درب روی نمایشگر ظاهر میشود (ارورهایی مانند dE، DOOR، F16، E41، D3 بسته به برند).
درب لباسشویی قفل نمیشود یا برعکس، باز نمیشود.
دستگاه در حین شستوشو ناگهان متوقف میشود.
چراغ قفل درب چشمک میزند یا خاموش میماند.
شنیدن صدای تقتق هنگام تلاش برای قفل شدن درب.
در برندهایی مانند الجی و سامسونگ معمولاً ارور dE یا dE1 و در بوش و آاگ کد F16 یا E41 نشاندهندهی خرابی میکروسوئیچ درب است.
علتهای خرابی میکروسوئیچ درب
دلایل مختلفی ممکن است باعث خرابی این قطعه شوند، از جمله:
استفاده طولانیمدت و استهلاک طبیعی
نفوذ رطوبت یا بخار به داخل سوئیچ
سوختن المنت بیمتال بر اثر نوسان برق
قطع یا زنگزدگی سیمهای متصل به سوئیچ
شکستن زبانه قفل درب یا لق شدن آن
ایجاد اتصال کوتاه در برد الکترونیکی
پیشنهاد میشود در صورت خرابی این قطعه، ابتدا سیمکشی، زبانه قفل و برد را نیز بررسی کنید تا از سلامت همه اجزا مطمئن شوید.
نحوه تست میکروسوئیچ درب ماشین لباسشویی
برای تست این قطعه به ابزار خاصی نیاز ندارید، فقط یک مولتیمتر و کمی دقت کافی است.
ابزار مورد نیاز:
پیچگوشتی دوسو یا چهارسو
مولتیمتر دیجیتال یا آنالوگ
مراحل تست:
قطع برق دستگاه: همیشه پیش از شروع، دوشاخه را از پریز بکشید.
دسترسی به سوئیچ: لاستیک دور درب را کمی آزاد کرده تا به پیچهای میکروسوئیچ برسید.
جدا کردن سوکتها: کانکتورهای برق را با دقت جدا کنید.
اتصال مولتیمتر: مولتیمتر را روی حالت تست اتصال (Buzzer یا Ω) بگذارید.
بررسی اتصال: دو پراب مولتیمتر را به پایههای سوئیچ بزنید.
🔹 اگر اتصال برقرار شد (صدای بوق یا عدد کم)، سوئیچ سالم است.
🔹 اگر هیچ اتصالی برقرار نشد (عدد بینهایت)، میکروسوئیچ خراب است و باید تعویض شود.
نحوه تعویض میکروسوئیچ درب لباسشویی
تعویض میکروسوئیچ نسبتاً ساده است اما باید با دقت انجام شود:
دوشاخه دستگاه را از برق بکشید.
لاستیک دور درب را از بالا باز کنید تا به میکروسوئیچ دسترسی پیدا کنید.
دو پیچ نگهدارنده میکروسوئیچ را باز کنید.
سوکت برق را جدا کرده و قطعه را بیرون بکشید.
میکروسوئیچ جدید را در همان محل قرار دهید.
سوکتها را وصل کنید و پیچها را ببندید.
لاستیک درب را در جای خود نصب کرده و دستگاه را روشن کنید.
✅ حتماً از میکروسوئیچ اورجینال همان برند لباسشویی استفاده کنید تا عمر دستگاه کاهش پیدا نکند.
هزینه تعمیر یا تعویض میکروسوئیچ درب
هزینه تعمیر یا تعویض این قطعه بسته به برند دستگاه و نوع میکروسوئیچ متفاوت است. بهطور تقریبی:
| نوع برند | هزینه تعویض (تومان) | توضیح |
|---|---|---|
| برند ایرانی (اسنوا، پاکشوما، امرسان) | ۳۰۰ تا ۶۰۰ هزار | شامل قطعه + اجرت |
| برند خارجی (الجی، سامسونگ، بوش، آاگ) | ۵۰۰ تا ۹۰۰ هزار | بسته به مدل |
| فقط اجرت تعمیرکار | ۲۵۰ تا ۴۰۰ هزار | در محل مشتری |
تفاوت خرابی میکروسوئیچ با خرابی برد
گاهی میکروسوئیچ سالم است اما دستگاه همچنان ارور درب میدهد. در این حالت باید برد الکترونیکی بررسی شود:
اگر ولتاژ به پایههای سوئیچ نمیرسد → مشکل از برد است.
اگر ولتاژ میرسد ولی قفل نمیشود → مشکل از میکروسوئیچ درب است.
نکات مهم در نگهداری و افزایش عمر میکروسوئیچ
از ضربه زدن محکم به درب هنگام بستن خودداری کنید.
بعد از اتمام شستوشو چند دقیقه صبر کنید تا قفل باز شود.
محل نصب لباسشویی را خشک نگه دارید تا رطوبت وارد قفل نشود.
در صورت شنیدن صدای تقتق، فوراً دستگاه را خاموش کرده و بررسی کنید.
از محافظ برق استاندارد استفاده کنید تا نوسانات باعث سوختن بیمتال نشود.
جمعبندی نهایی
میکروسوئیچ درب ماشین لباسشویی یکی از مهمترین قطعات ایمنی دستگاه است که خرابی آن باعث میشود لباسشویی روشن نشود یا ارور درب بدهد. تست آن با مولتیمتر بسیار ساده است و در صورت خرابی میتوان با کمی دقت آن را در منزل تعویض کرد.
در صورتی که با وجود بررسیها مشکل حل نشد، پیشنهاد میشود از خدمات نمایندگی تعمیر ماشین لباسشویی در تهران – پشتیبان سرویس استفاده کنید تا کارشناسان متخصص مشکل برد یا اتصالات را نیز بررسی کنند.
سوالات رایج درباره میکروسوئیچ در ماشین لباسشویی
میکروسوئیچ قطعهای برای ایمنی است که قفل بودن درب لباسشویی را به برد الکترونیکی اطلاع میدهد تا دستگاه فقط در صورت بسته بودن درب شروع به کار کند.
ماشین لباسشویی روشن نمیشود، شستشو شروع نمیشود یا گاهی در پایان برنامه درب باز نمیشود.
اگر درب قفل نمیشود، چراغ قفل درب روشن نمیگردد، یا پس از فشار دادن دکمه استارت هیچ واکنشی نیست، احتمال خرابی میکروسوئیچ زیاد است.
خیر ❌ چون خطر برقگرفتگی و نشت آب وجود دارد. این قطعه یک سیستم ایمنی ضروری است.
با مولتیمتر در حالت تست بوق یا اهممتر، باید بین پایههای سوئیچ در هنگام بستن درب اتصال برقرار شود.
در قسمت داخلی بدنه جلوی لباسشویی، درست پشت قفل درب و متصل به سیمهای برق دستگاه.
در برخی موارد بله، مثلاً اگر سیم یا فیش آن قطع شده باشد. ولی اگر بدنه سوخته یا کنتاکت داخلی شکسته باشد باید تعویض شود.
برای تعمیرکار حرفهای حدود ۱۵ تا ۳۰ دقیقه طول میکشد.
بسته به برند ماشین لباسشویی (الجی، سامسونگ، اسنوا، پاکشوما و غیره) بین ۲۵۰ تا ۷۵۰ هزار تومان متغیر است (بهروز هنگام سرویس بررسی شود).
خیر، شستشو باعث نفوذ رطوبت به داخل و خرابی کامل آن میشود. تنها باید تمیز و خشک نگه داشته شود.
