نحوه تعویض خازن کولر گازی (آموزش کامل , تخصصی)

خازن یکی از مهم‌ترین قطعات الکتریکی در کولر گازی است که وظیفه راه‌اندازی و کمک به عملکرد صحیح کمپرسور و فن را بر عهده دارد. خرابی خازن می‌تواند باعث روشن نشدن کولر، صدای وزوز کمپرسور، خاموش شدن ناگهانی دستگاه و افزایش مصرف برق شود. در این مقاله به‌صورت کاملاً تخصصی و فنی، نحوه تعویض خازن کولر گازی اسپلیت، پنجره‌ای و ایستاده را بررسی می‌کنیم.

خازن کولر گازی چیست؟

خازن (Capacitor) قطعه‌ای الکتریکی است که انرژی الکتریکی را ذخیره کرده و در لحظه راه‌اندازی به کمپرسور یا موتور فن تزریق می‌کند.

در کولرهای گازی معمولاً سه نوع خازن وجود دارد:

1. خازن کمپرسور (Run Capacitor)

برای راه‌اندازی و عملکرد مداوم کمپرسور استفاده می‌شود.

2. خازن فن کندانسور

مربوط به موتور فن یونیت خارجی است.

3. خازن دوقلو (Dual Capacitor)

در بسیاری از اسپلیت‌ها یک خازن مشترک برای کمپرسور و فن استفاده می‌شود.

علائم خرابی خازن کولر گازی

در صورت مشاهده موارد زیر، احتمال خرابی خازن بسیار زیاد است:

• کمپرسور روشن نمی‌شود.
• فن بیرونی کار نمی‌کند.
• صدای وزوز از یونیت خارجی شنیده می‌شود.
• کولر باد گرم تولید می‌کند.
• فیوز به‌طور مکرر قطع می‌شود.
• کمپرسور پس از چند ثانیه خاموش می‌شود.
• مصرف برق افزایش پیدا می‌کند.
• بدنه خازن متورم شده است.
• از خازن روغن نشت کرده است.

ابزار مورد نیاز برای تعویض خازن

قبل از شروع کار ابزارهای زیر را آماده کنید:

• مولتی‌متر دیجیتال
• پیچ‌گوشتی دوسو و چهارسو
• انبردست
• دستکش عایق برق
• خازن جدید با مشخصات مشابه
• دوربین موبایل برای ثبت سیم‌بندی
• آچار فرانسه
• اهم‌متر یا ظرفیت‌سنج

نکات ایمنی قبل از تعویض خازن

⚠️ خازن حتی پس از قطع برق نیز می‌تواند ولتاژ خطرناک ذخیره کرده باشد.

بنابراین:

• برق اصلی کولر را کاملاً قطع کنید.
• فیوز مربوطه را خاموش کنید.
• حداقل 5 دقیقه صبر کنید.
• قبل از لمس خازن، آن را تخلیه الکتریکی کنید.

نحوه تخلیه برق خازن

یکی از مهم‌ترین مراحل تعویض خازن، تخلیه بار الکتریکی آن است.

روش صحیح

1. برق دستگاه را قطع کنید.
2. از پیچ‌گوشتی دسته عایق استفاده کنید.
3. دو سر ترمینال خازن را چند ثانیه به هم متصل کنید.
4. در خازن‌های دوقلو ترمینال‌های C ، FAN و HERM را نیز به یکدیگر متصل کنید.

پس از تخلیه، احتمال برق‌گرفتگی تقریباً از بین می‌رود.

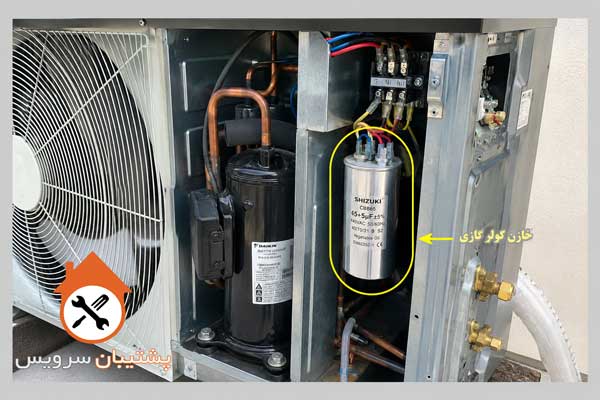

محل قرارگیری خازن در کولر گازی

خازن معمولاً داخل یونیت خارجی (کندانسور) قرار دارد.

پس از باز کردن درب کناری دستگاه مشاهده می‌کنید:

• کمپرسور
• کنتاکتور
• برد الکترونیکی
• خازن یا خازن‌های دستگاه

در اکثر مدل‌ها خازن به کمک بست فلزی به شاسی متصل شده است.

نحوه تشخیص ظرفیت خازن

روی بدنه خازن مشخصاتی درج شده است:

مثال:

45/5 µF
440VAC
50/60Hz

در این مثال:

• 45 میکروفاراد مربوط به کمپرسور
• 5 میکروفاراد مربوط به فن
• 440 ولت ولتاژ کاری

است.

مهم‌ترین نکته هنگام خرید خازن جدید

خازن جایگزین باید دقیقاً دارای مشخصات زیر باشد:

1. ظرفیت یکسان
2. ولتاژ برابر یا بیشتر
3. نوع مشابه

❌ هرگز ظرفیت خازن را تغییر ندهید.

استفاده از خازن با ظرفیت اشتباه باعث آسیب کمپرسور می‌شود.

مراحل تعویض خازن کولر گازی

مرحله اول: قطع برق

• کلید مینیاتوری را خاموش کنید.
• برق ورودی یونیت خارجی را بررسی کنید.
• با مولتی‌متر از نبود ولتاژ مطمئن شوید.

مرحله دوم: باز کردن پنل کندانسور

پیچ‌های کاور فلزی را باز کنید.

محل خازن را پیدا نمایید.

مرحله سوم: ثبت سیم‌بندی

قبل از جدا کردن سیم‌ها:

• از تمامی اتصالات عکس بگیرید.
• رنگ سیم‌ها را یادداشت کنید.

این مرحله از اشتباه در سیم‌بندی جلوگیری می‌کند.

مرحله چهارم: تخلیه بار الکتریکی خازن

طبق روش گفته شده خازن را تخلیه کنید.

مرحله پنجم: جدا کردن سیم‌ها

به آرامی فیش‌ها را خارج کنید.

از کشیدن مستقیم سیم‌ها خودداری نمایید.

همیشه فیش را بگیرید نه سیم را.

مرحله ششم: باز کردن بست نگهدارنده

معمولاً یک بست فلزی یا پیچ نگهدارنده وجود دارد.

آن را باز کنید.

خازن قدیمی را خارج نمایید.

مرحله هفتم: تست خازن قدیمی

مولتی‌متر را روی حالت Capacitance قرار دهید.

مثال:

خازن 45 میکروفاراد باید در محدوده:

42.7 تا 47.2 µF

باشد.

اگر مقدار خارج از این محدوده باشد خازن خراب است.

مرحله هشتم: نصب خازن جدید

خازن را در محل خود قرار دهید.

بست را محکم کنید.

سپس سیم‌ها را مطابق عکس اولیه متصل نمایید.

سیم‌بندی خازن دوقلو

روی خازن سه ترمینال مشاهده می‌شود:

C

مشترک (Common)

FAN

مربوط به موتور فن

HERM

مربوط به کمپرسور

نمونه اتصال:

• سیم مشترک → C
• سیم فن → FAN
• سیم کمپرسور → HERM

اشتباه در این مرحله می‌تواند باعث سوختن کمپرسور یا فن شود.

مرحله نهایی

پس از نصب:

1. کاور را ببندید.
2. برق را وصل کنید.
3. کولر را روشن نمایید.
4. آمپر کمپرسور را اندازه‌گیری کنید.
5. عملکرد فن و کمپرسور را بررسی نمایید.

اشتباهات رایج هنگام تعویض خازن

استفاده از ظرفیت اشتباه

رایج‌ترین علت خرابی مجدد کمپرسور است.

نصب سیم‌ها در ترمینال اشتباه

می‌تواند موجب سوختن موتور فن شود.

استفاده از خازن ارزان و بی‌کیفیت

عمر کوتاه و عملکرد نامناسب خواهد داشت.

عدم تخلیه بار الکتریکی

خطر برق‌گرفتگی شدید ایجاد می‌کند.

شل بودن فیش‌ها

باعث جرقه و داغ شدن اتصالات می‌شود.

بهترین برندهای خازن کولر گازی

برندهای معتبر موجود در بازار:

• CBB65
• Genteq
• EPCOS
• Ducati Energia
• Miflex
• Jianghai
• Shizuki
• Aerovox

استفاده از خازن‌های اصلی باعث افزایش عمر کمپرسور و کاهش مصرف برق می‌شود.

چه زمانی فقط تعویض خازن کافی نیست؟

گاهی مشکل از قطعات دیگری است:

• سیم‌پیچ کمپرسور معیوب
• کنتاکتور خراب
• برد الکترونیکی آسیب‌دیده
• اورلود کمپرسور معیوب
• کمبود گاز مبرد
• سوختگی موتور فن

در این شرایط تعویض خازن مشکل را برطرف نخواهد کرد.

جمع‌بندی

تعویض خازن کولر گازی یکی از رایج‌ترین تعمیرات سیستم‌های تهویه مطبوع است. اگرچه این قطعه قیمت نسبتاً کمی دارد، اما نقش بسیار مهمی در راه‌اندازی کمپرسور و فن ایفا می‌کند. رعایت نکات ایمنی، انتخاب خازن با ظرفیت دقیق، ثبت صحیح سیم‌بندی و استفاده از قطعات باکیفیت از مهم‌ترین مواردی هستند که هنگام تعویض خازن باید مورد توجه قرار گیرند. انجام صحیح این فرآیند می‌تواند از آسیب‌های پرهزینه به کمپرسور جلوگیری کرده و عملکرد کولر گازی را به حالت استاندارد بازگرداند
